首页产品中心光学元件滤光片中性密度滤光片反射型中性密度滤光片，工作波长：350 nm-1100 nm

反射型中性密度滤光片，工作波长：350 nm-1100 nm

申请试用
参数规格

产品说明

     CORZC 反射型中性密度滤光片采用石英晶体基底，表面镀铬镍铁合金，光密度 (OD) 0.2-4.0范围内可选，尺寸有Ø12.7 mm、Ø25.4 mm、50.8 mm×50.8 mm可选。CORZC 滤光片可以安装在螺纹套筒上或同轴安装板上应用在同轴系统中，也可以安装于自由空间中。CORZC 还可提供其他特殊尺寸、光密度值衰减片定制服务，如有需求请联系技术支持。

产品属性

基片材质石英晶体尺寸公差0.00/-0.25 mm
工作波长350 nm-1100 nm厚度2 mm
通光孔径>90%厚度公差±0.3 mm
OD（avg）0.2-4.0平面平整度（@633 nm）λ/2


中性密度滤光片

一、光谱透射率（Transmission）

从物体透过与入射的光通量或光强的比值，按百分比形式，用符号T(λ)表示。

二、光密度（Optical density，OD）

光谱透射率的负对数表示形式，用符号OD(λ)表示。光密度OD(λ)与透射率T(λ)存在如下关系：

OD(λ)=-log10[T(λ)]

T(λ)=10-OD(λ)

其中，T(λ)是一个介于0和1之间的值。选择光密度值高的ND滤光片，可以为入射光提供低的透射率和高的反射率。例如，如果OD为3的滤光片导致透射率为0.001，则意味着滤光片将光束衰减到入射光功率的0.1％。

三、衰减量（Attenuation）

光谱透射率的分贝（dB）表示形式，用于表征物体对光量的衰减能力，用A(λ)表示。衰减量A(λ)与透射率T(λ)之间存在如下关系：

A(λ)=-10log10[T(λ)]

衰减量A(λ)与光密度OD(λ)之间存在如下关系：

A(λ)=10OD(λ)

例如，衰减量A(λ)为20 dB，则光密度OD(λ)为2，透射率为0.01，则意味着滤光片将光束衰减到入射光功率的1％。

对应参数
透射率（T）衰减量（A）
79%1 dB
63%2 dB
50%3 dB
40%4 dB
32%5 dB
25%6 dB
16%8 dB
10%10 dB
1%20 dB
0.1%30 dB
0.01%40 dB
0.001%50 dB
0.0001%60 dB
0.00001%70 dB
0.000001%80 dB

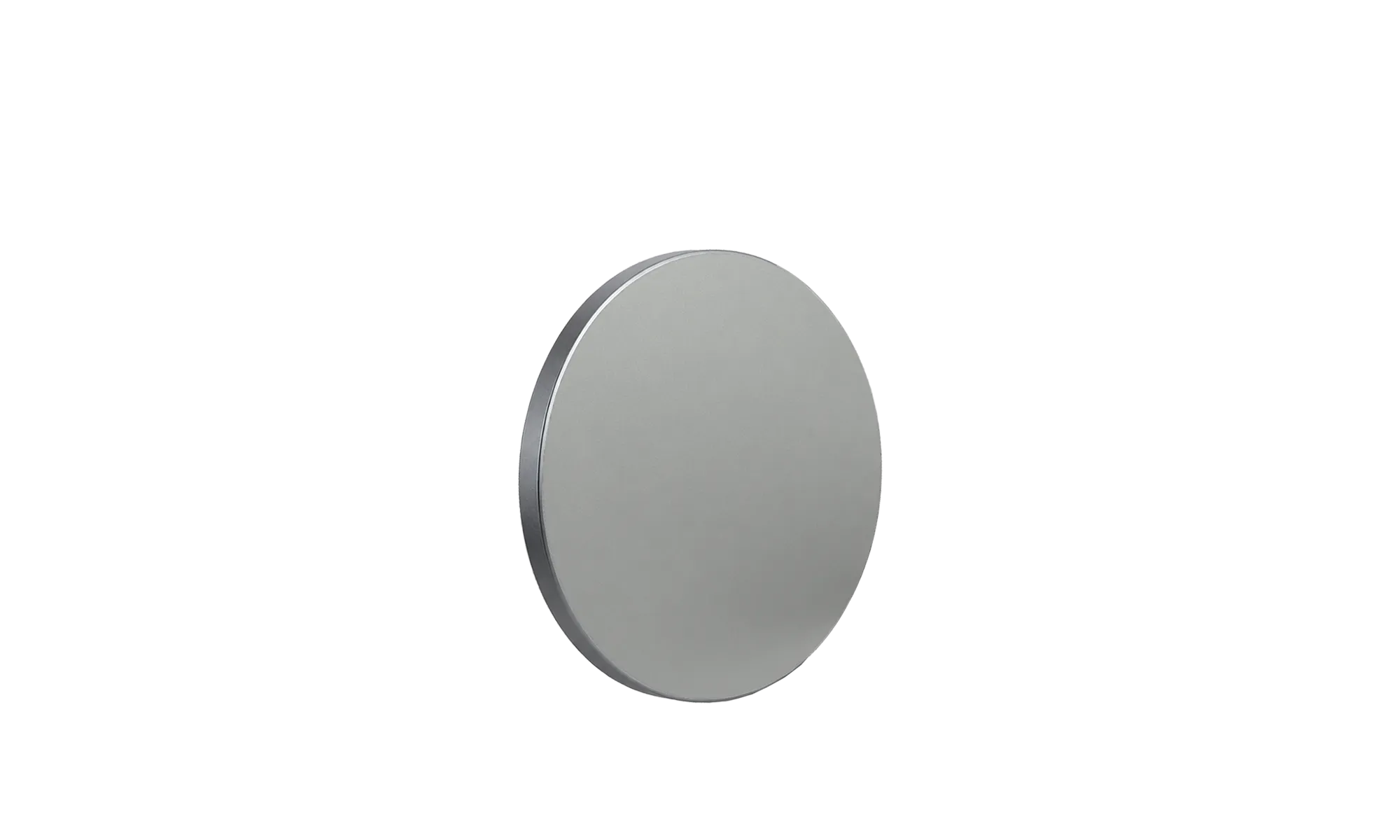

反射型中性密度滤光片，圆形，Ø12.7 mm，工作波长：350-1100 nm

反射型中性密度滤光片，圆形，Ø12.7 mm，工作波长：350-1100 nm

CORZC圆形未安装反射型中性密度滤光片提供0.2至4.0的光密度（OD）范围。产品在石英晶体基底上单面镀铬镍铁合金，可在350 nm至1100 nm波长范围内实现平稳的光密度曲线。尽管采用反射型设计，铬镍铁合金膜仍会吸收部分入射光。为保证最佳性能，建议使镀膜面朝向入射光。该金属膜无保护层，应避免直接接触以防划伤，清洁时建议使用气吹。

  • 基片材料：石英晶体
  • 工作波长：350 nm-1100 nm
  • 低功率应用
  • 反射型中性衰减片
型号 3D预览 对比 分享 交期 采购 型号参数
CNDR-02-05 0.2 Ø12.7 mm 石英晶体 ＞90% 联系客服
CNDR-02-05 点击放大
反射型中性密度滤光片，石英晶体，直径 12.7 mm，OD=0.2，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø12.7 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 0.2
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 0.20±0.02@635 nm
0.20±0.1@350 nm-1100 nm
CNDR-03-05 0.3 Ø12.7 mm 石英晶体 ＞90% 联系客服
CNDR-03-05 点击放大
反射型中性密度滤光片，石英晶体，直径 12.7 mm，OD=0.3，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø12.7 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 0.3
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 0.30±0.03@635 nm
0.30±0.1@350 nm-1100 nm
CNDR-04-05 0.4 Ø12.7 mm 石英晶体 ＞90% 联系客服
CNDR-04-05 点击放大
反射型中性密度滤光片，石英晶体，直径 12.7 mm，OD=0.4，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø12.7 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 0.4
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 0.40±0.03@635 nm
0.40±0.1@350 nm-1100 nm
CNDR-05-05 0.5 Ø12.7 mm 石英晶体 ＞90% 联系客服
CNDR-05-05 点击放大
反射型中性密度滤光片，石英晶体，直径 12.7 mm，OD=0.5，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø12.7 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 0.5
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 0.50±0.03@635 nm
0.50±0.1@350 nm-1100 nm
CNDR-10-05 1.0 Ø12.7 mm 石英晶体 ＞90% 联系客服
CNDR-10-05 点击放大
反射型中性密度滤光片，石英晶体，直径 12.7 mm，OD=1.0，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø12.7 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 1.0
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 1.00±0.05@635 nm
1.00±0.1@350 nm-1100 nm
损伤阈值 0.013 J/cm2@515 nm，290 fs，10 kHz，Ø22 μm (1 Pulse)
CNDR-20-05 2.0 Ø12.7 mm 石英晶体 ＞90% 联系客服
CNDR-20-05 点击放大
反射型中性密度滤光片，石英晶体，直径 12.7 mm，OD=2.0，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø12.7 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 2.0
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 2.0±0.1@635 nm
2.0±0.3@350 nm-1100 nm
损伤阈值 0.060 J/cm2@980 nm，172.4 fs，20 kHz，Ø18.203 μm (Single Pulse)
0.045 J/cm2@980 nm，172.4 fs，100 Hz，Ø18.203 μm (100 Pulses)
CNDR-30-05 3.0 Ø12.7 mm 石英晶体 ＞90% 联系客服
CNDR-30-05 点击放大
反射型中性密度滤光片，石英晶体，直径 12.7 mm，OD=3.0，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø12.7 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 3.0
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 3.0±0.15@635 nm
3.0±0.4@350 nm-1100 nm
损伤阈值 0.017 J/cm2@515 nm，290 fs，10 kHz，Ø22 μm (1 Pulse)
CNDR-40-05 4.0 Ø12.7 mm 石英晶体 ＞90% 联系客服
CNDR-40-05 点击放大
反射型中性密度滤光片，石英晶体，直径 12.7 mm，OD=4.0，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø12.7 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 4.0
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 4.0±0.2@635 nm
4.0±0.6@350 nm-1100 nm
损伤阈值 0.019 J/cm2@1030 nm，290 fs，100 Hz，Ø21.486 μm (Single Pulse)
0.017 J/cm2@1030 nm，290 fs，100 Hz，Ø21.486 μm (100 Pulses)

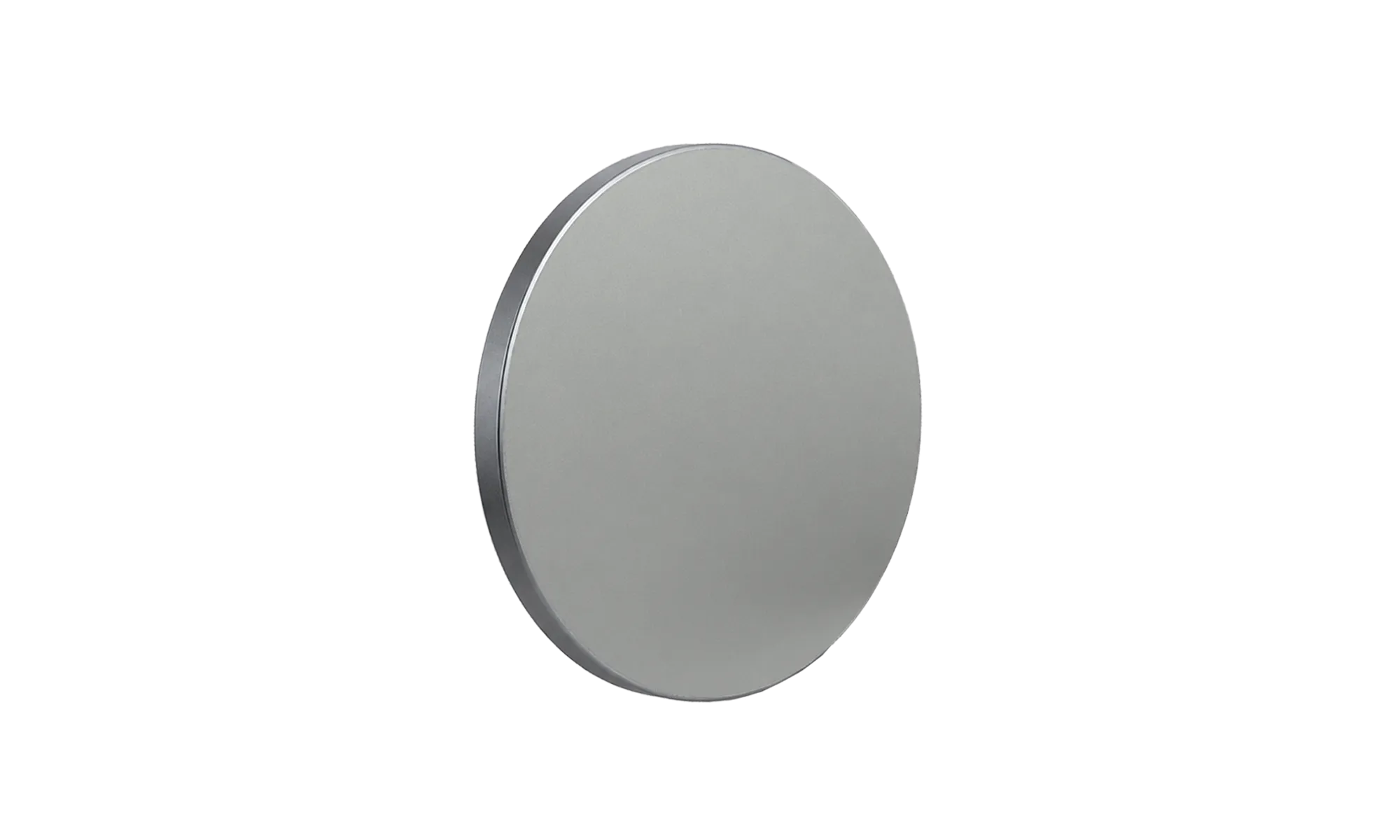

反射型中性密度滤光片，Ø25.4 mm，工作波长：350-1100 nm

反射型中性密度滤光片，Ø25.4 mm，工作波长：350-1100 nm

CORZC圆形未安装反射型中性密度滤光片提供0.2至4.0的光密度（OD）范围。产品在石英晶体基底上单面镀铬镍铁合金，可在350 nm至1100 nm波长范围内实现平稳的光密度曲线。尽管采用反射型设计，铬镍铁合金膜仍会吸收部分入射光。为保证最佳性能，建议使镀膜面朝向入射光。该金属膜无保护层，应避免直接接触以防划伤，清洁时建议使用气吹。

  • 基片材料：石英晶体
  • 工作波长：350 nm-1100 nm
  • 低功率应用
  • 反射型中性衰减片
型号 3D预览 对比 分享 交期 采购 型号参数

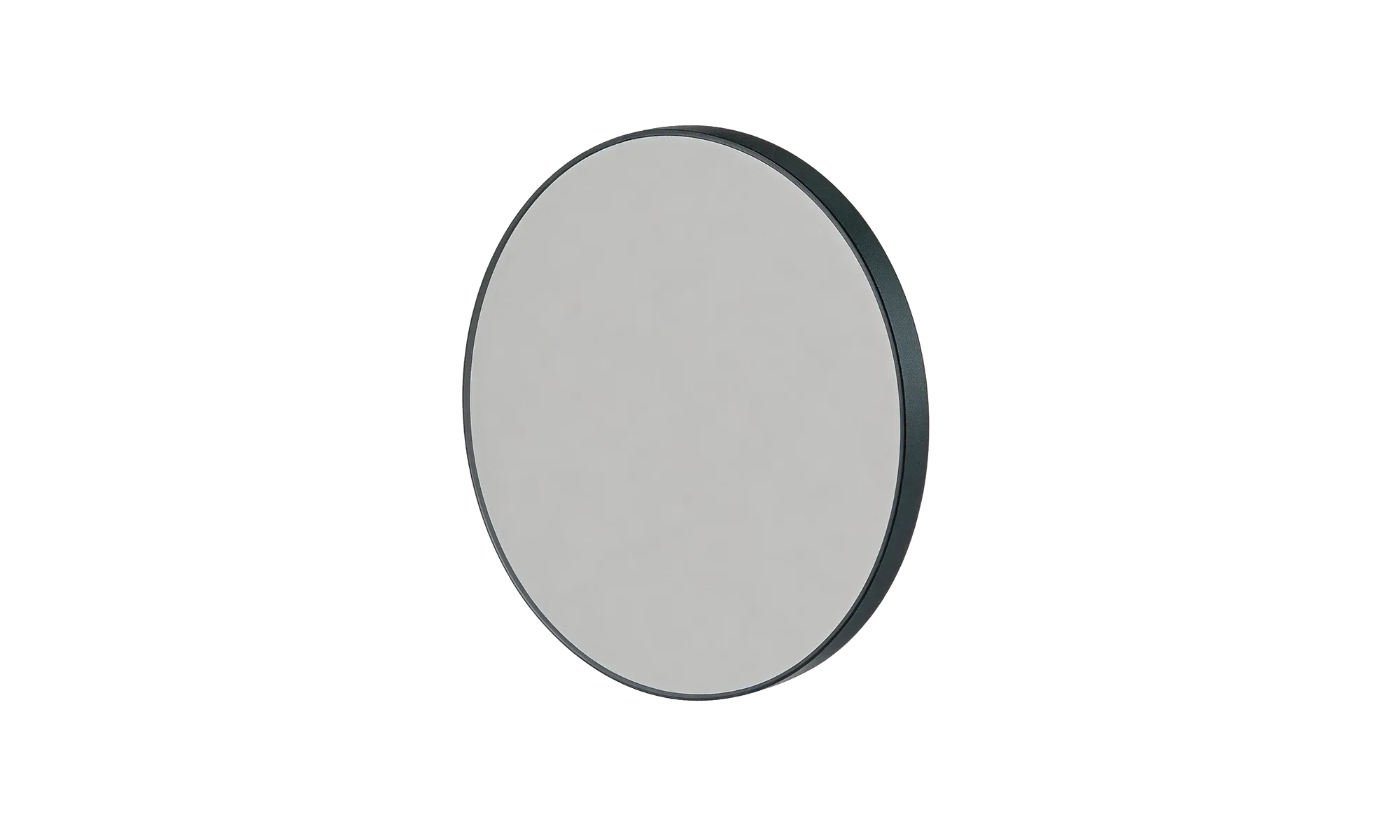

CNDR-02-10 0.2 Ø25.4 mm 石英晶体 ＞90% 联系客服
CNDR-02-10 点击放大
反射型中性密度滤光片，石英晶体，直径 25.4 mm，OD=0.2，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø25.4 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 0.2
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 0.20±0.02@635 nm
0.2±0.1@350 nm-1100 nm
CNDR-03-10 0.3 Ø25.4 mm 石英晶体 ＞90% 联系客服
CNDR-03-10 点击放大
反射型中性密度滤光片，石英晶体，直径 25.4 mm，OD=0.3，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø25.4 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 0.3
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 0.20±0.02@635 nm
0.2±0.1@350 nm-1100 nm
CNDR-04-10 0.4 Ø25.4 mm 石英晶体 ＞90% 联系客服
CNDR-04-10 点击放大
反射型中性密度滤光片，石英晶体，直径 25.4 mm，OD=0.4，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø25.4 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 0.4
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 0.20±0.02@635 nm
0.2±0.1@350 nm-1100 nm
CNDR-05-10 0.5 Ø25.4 mm 石英晶体 ＞90% 联系客服
CNDR-05-10 点击放大
反射型中性密度滤光片，石英晶体，直径 25.4 mm，OD=0.5，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø25.4 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 0.5
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 0.20±0.02@635 nm
0.2±0.1@350 nm-1100 nm

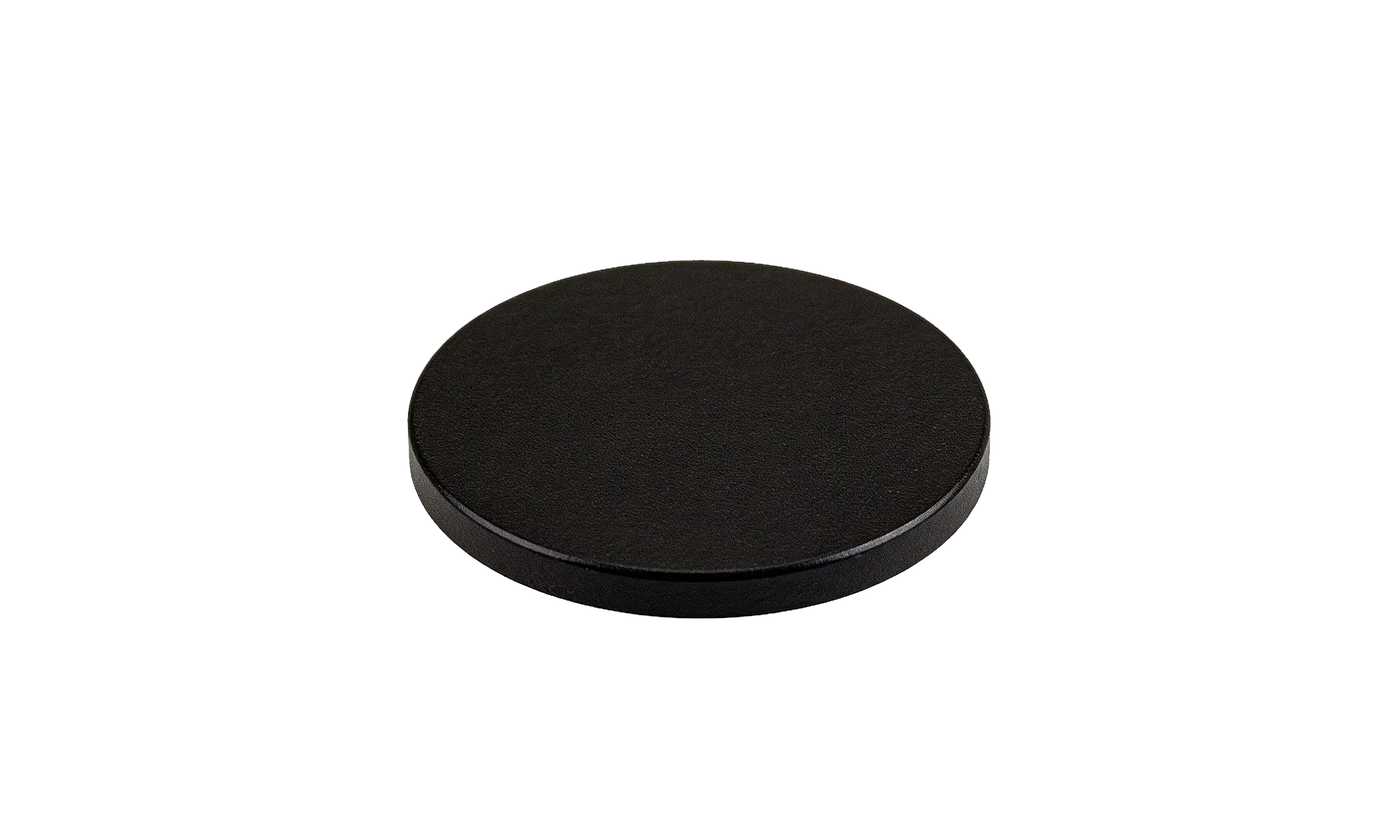

CNDR-10-10 1.0 Ø25.4 mm 石英晶体 ＞90% 联系客服
CNDR-10-10 点击放大
反射型中性密度滤光片，石英晶体，直径 25.4 mm，OD=1.0，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø25.4 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 1.0
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 0.20±0.02@635 nm
0.2±0.1@350 nm-1100 nm
损伤阈值 0.013 J/cm2@515 nm，290 fs，10 kHz，Ø22 μm (1 Pulse)
CNDR-20-10 2.0 Ø25.4 mm 石英晶体 ＞90% 联系客服
CNDR-20-10 点击放大
反射型中性密度滤光片，石英晶体，直径 25.4 mm，OD=2.0，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø25.4 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 2.0
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 0.20±0.02@635 nm
0.2±0.1@350 nm-1100 nm
损伤阈值 0.060 J/cm2@980 nm，172.4 fs，20 kHz，Ø18.203 μm (Single Pulse)
0.045 J/cm2@980 nm，172.4 fs，100 Hz，Ø18.203 μm (100 Pulses)
CNDR-30-10 3.0 Ø25.4 mm 石英晶体 ＞90% 联系客服
CNDR-30-10 点击放大
反射型中性密度滤光片，石英晶体，直径 25.4 mm，OD=3.0，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø25.4 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 3.0
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 0.20±0.02@635 nm
0.2±0.1@350 nm-1100 nm
损伤阈值 0.017 J/cm2@515 nm，290 fs，10 kHz，Ø22 μm (1 Pulse)
CNDR-40-10 4.0 Ø25.4 mm 石英晶体 ＞90% 联系客服
CNDR-40-10 点击放大
反射型中性密度滤光片，石英晶体，直径 25.4 mm，OD=4.0，单面镀铬镍铁合金，工作波长 350 nm-1100 nm
型号参数与资料
基片材质 石英晶体
直径 Ø25.4 mm
直径公差 +0.00/-0.25 mm
通光孔径 ＞90%
厚度 2 mm
厚度公差 ±0.3 mm
工作波长 350 nm-1100 nm
镀膜 铬镍铁合金（单面）
OD (avg) 4.0
表面光洁度（划痕/麻点） 40/20
平面平整度 λ/2
表面平行度 ＜30 arcsec
OD值公差 0.20±0.02@635 nm
0.2±0.1@350 nm-1100 nm
损伤阈值 0.019 J/cm2@1030 nm，290 fs，100 Hz，Ø21.486 μm (Single Pulse)
0.017 J/cm2@1030 nm，290 fs，100 Hz，Ø21.486 μm (100 Pulses)
